Zentralspanner 8 EQ 90°

Technische Daten
Baureihe: Nut 8
Typ: I
Maße (mm): 35 x 17,5 x 11,8
Werkstoff: ST verzinkt
Gewicht: 0,0265 Kg
TIN: 100351 ID: S208ZSEQ

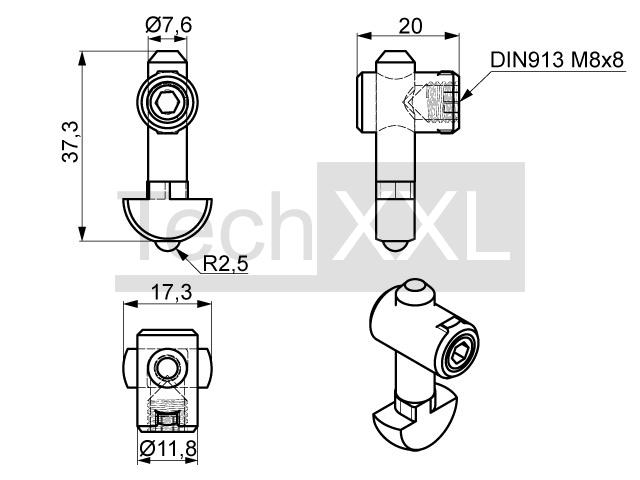

CAD Daten
---------------
ab Lager

Bitte beachten
Zentralspanner 8 EQ 90° für Profile im Raster 40 werden für für Verbindungen im Winkel von 90° eingesetzt. In ersten Profilabschnitt Profil muss im Abstand von 15mm zur Schnittkante eine Bohrung D12 eingebracht werden. Um den Bolzen in der Kernbohrung zu zentrieren, muss diese auf einer Länge von 30mm auf einen Durchmesser von 8mm aufgebohrt werden. Zentralspanner EL und EQ lassen sich an beliebiger Stelle im zweiten Profilabschnitt in die Nut einführen und durch drehen um 90° lässt sich der Hammerkopf durch sein federndes Kugeldruckstück fixieren

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 1.61 €/Stk. (1,92€ inkl. MwSt.)

Please choose (bitte wählen):

günstigen Stückpreis anfragen
⮮
