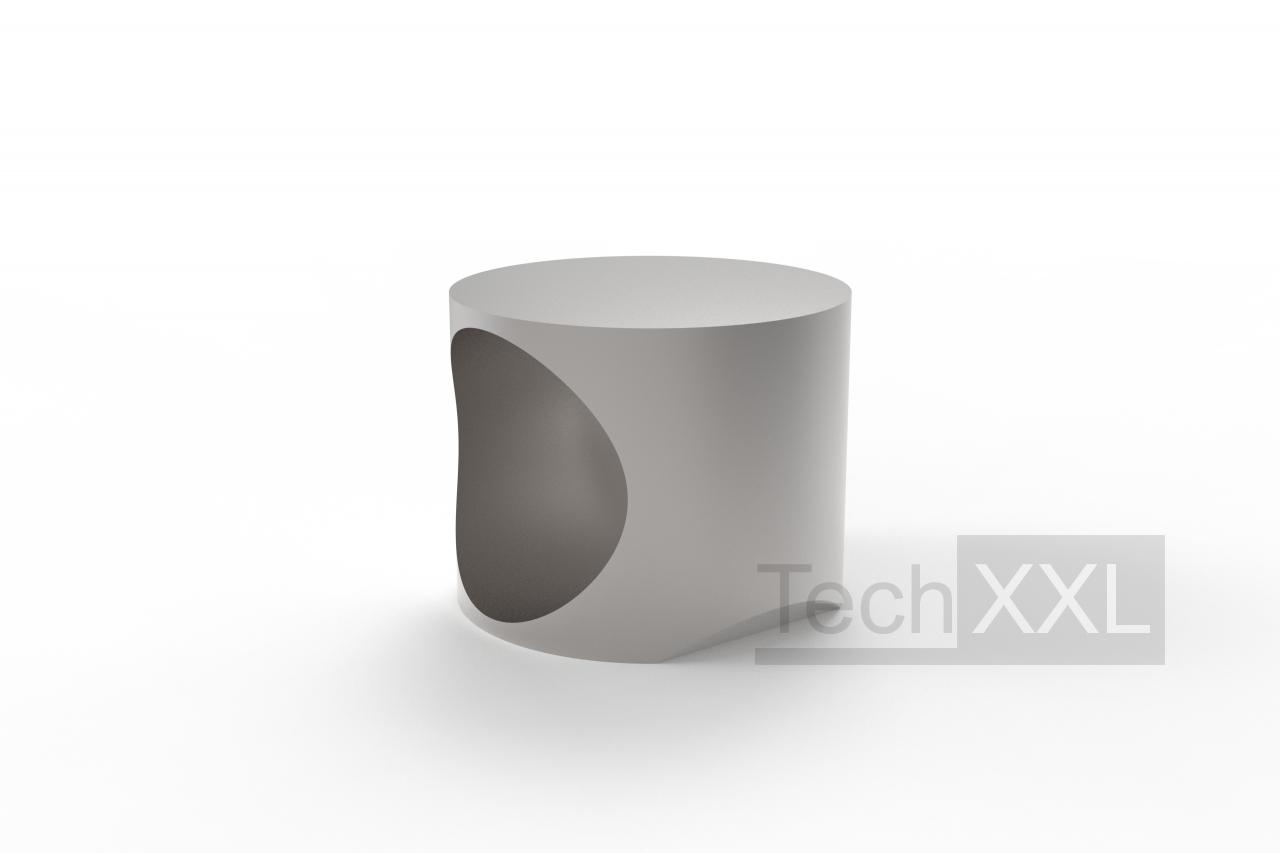

Universalverbinder 8 ohne Nase


Universalverbinder 8 ohne Nase wie HS208UVON
Universalverbinder 8 ohne Nase
Universalverbinder 8 ohne Nase
Technische Daten
Baureihe: Nut 8
Typ: I

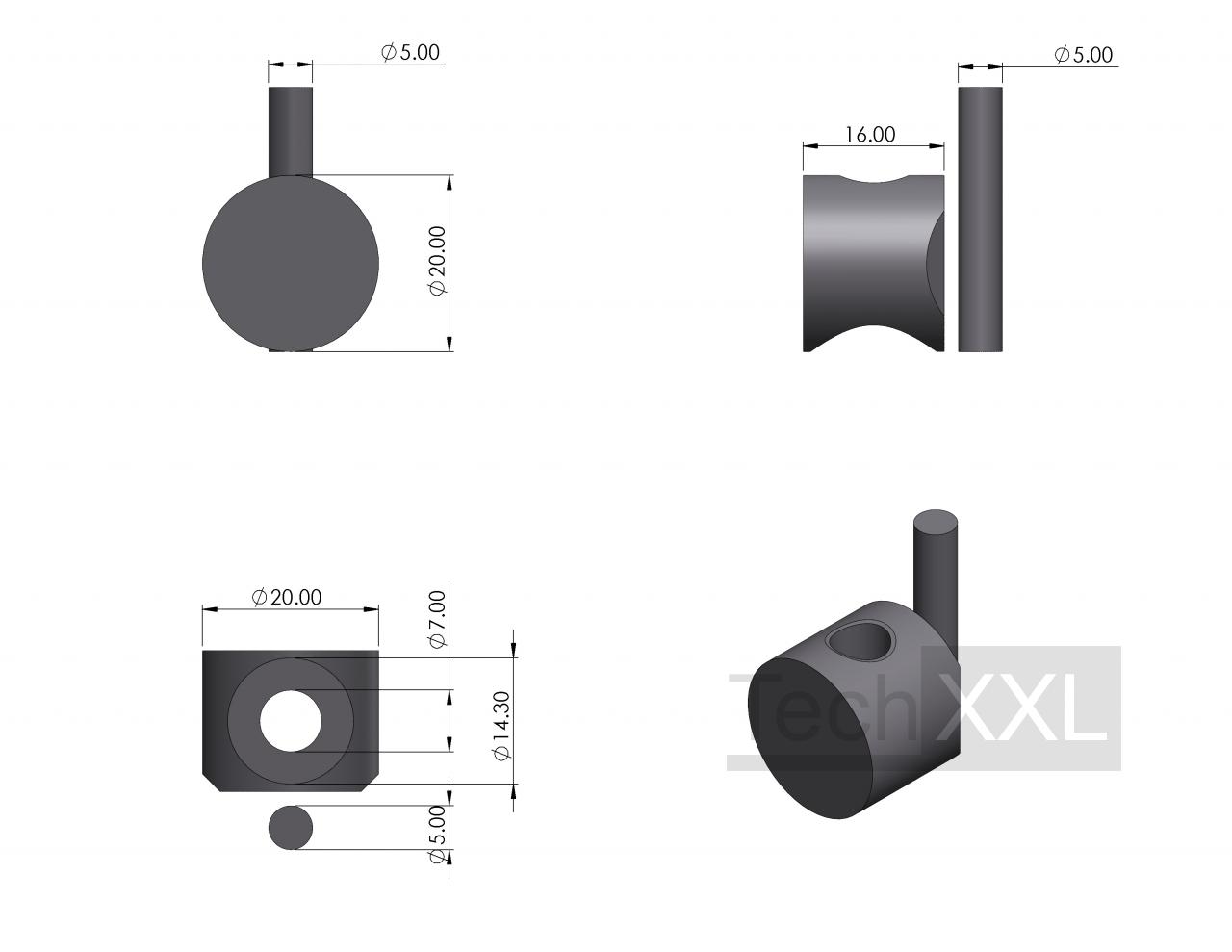

Maße (mm): 20 x 16
Werkstoff: Zinkdruckguss
Gewicht: 0,020 Kg
TIN: 100303-S208UVON
CAD Daten
---------------
ab Lager

Bitte beachten

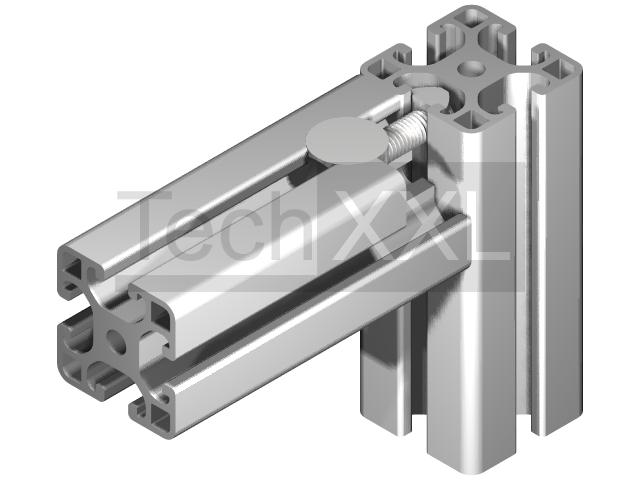

Der Universalverbinder 8 ohne Nase aus Zink-Druckguss für Profile im Raster 40 dient zur Herstellung einer gegen Verdrehung gesicherten 90°-Verbindung mit hoher Belastbarkeit gegen Verschiebung und Biegung. Zur Montage muss in das Querprofil eine im Durchmesser von 20mm große Bohrung eingebracht werden. Der Abstand der Bohrung vom Profilende beträgt 20mm bei einer Bohrtiefe von 16mm. Die Verbindung sollte zum sicheren Halt immer paarweise 180° gegenüberliegend erfolgen. Unter der Artikelnummer S208UVOS sind neben dem Universalverbinder ebenfalls die zur Montage erforderliche Schraube und Nutenstein enthalten

Hier können Sie schnell und unkompliziert den aktuell bestmöglichen Preis anfragen. Sie erhalten umgehend ein Angebot inkl. Lieferzeit und Verfügbarkeit. In der Regel haben wir den Artikel am Lager.

ab 0.66 /Stk. (0,79€ inkl. MwSt.)


Please choose (bitte wählen):




günstigen Stückpreis anfragen
Stk.
